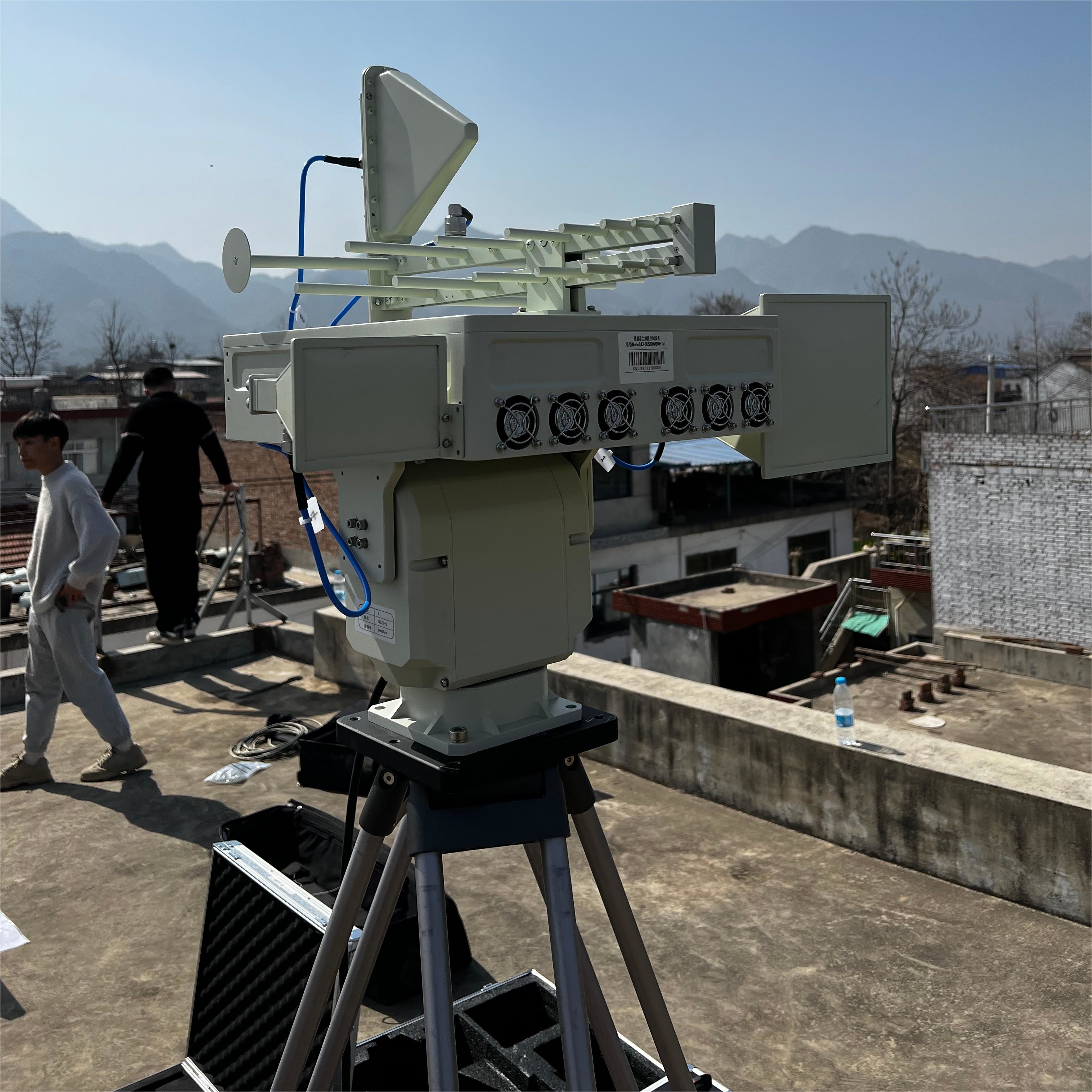

LT-AD01 2D фазовый радар+ LT-RFS30+ Устройство обнаружения и позиционирования БПЛА (необязательно)
Введение продукта:
Радар противовоздушной обороны, произведенный нашей компанией, имеет трехкоординатное, полностью согласованное и активное двухмерное фазовое сканирование.и все устройство принимает модульныйВсе оборудование предназначено для высокоскоростного обнаружения целей, отслеживания и позиционирования.в дополнение к соблюдению показателей жесткости и прочности, проектирование также учитывает планировку, установку, проводку, охлаждение и другие требования к большому числу электронных устройств.
Оборудование для идентификации и позиционирования БПЛА в основном используется для обнаружения и идентификации всех видов дистанционного управления БПЛА и радиосигналов передачи изображений, а также для измерения направления и положения.Он обеспечивает отслеживание и маркировку траекторий БПЛА., облегчает оператору наблюдение за ситуацией с БПЛА в охраняемой зоне, и в то же время имеет возможность разведки и раннего предупреждения, точной идентификации,черно-белые списки, идентификация между другом или врагом в программе технологий точного управления БПЛА, и раннее предупреждение и тревога.
Характеристики продукта:
1, отслеживание нескольких целей одновременно, обнаружение скорости цели, траектории и пространственного положения в режиме реального времени.
2Интеграция различных антисильных алгоритмов беспорядка.
3Активная фазовая антенна для полного охвата воздушного пространства.
4Устройство небольшого размера, легкого веса и полностью твердого состояния, с высокой стабильностью и надежностью.
5Система обнаружила, что БПЛА имеет эффективную дальность как близкого, так и дальнего действия, с дистанцией наблюдения 5000 метров.
6Точность определения направления ≤ 3°.
7, с возможностью отслеживания беспилотных летательных аппаратов и операторов для различных приложений.
8, поддерживает как автономные, так и сетевые режимы работы (позиционирование пересечения), обеспечивая отличную масштабируемость.
9, поддерживает чёрно-белое распознавание дронов, различает друзей и врагов для точных ударов.
| Наименование параметра |
Значение параметра |
| Радарная система |
2D активный фазовый массив |
| Операционная частотная полоса |
X-диапазон |
| Диапазон сканирования |
Азимут ((Электрическое сканирование):±15,5° |
| Напряжение ((Электрическое сканирование):±30° |
| Азимут (механическое сканирование): 0°-360° |
| Напряжение (механическое сканирование): 0°-90° |
| Скорость антенны |
≤ 10 оборотов в минуту |
| Диапазон обнаружения ((Pd=0).8,Pfa=10-6) |
≥ 8 км (RCS=0,01m2) |
| ≥ 15,5 км ((RCS=0,1m2) |
| ≥ 25 км ((RCS=1m2) |
| Слепой диапазон |
240 м |
| Резолюция |
Разрешение диапазона: 15 м |
| Разрешение азимута ≥5° |
| Разрешение тона ≥9° |
| Точность |
Точность дальности ≥20 м |
| Точность азимута ≥ 0,8° |
| Точность наклона ≥ 0,8° |
| Целевая радиальная скорость |
00,8 м/с-100 м/с |
| Способность отслеживать цели |
≥200 партий |
| Передача мощности |
256 Вт |
| Размер переднего оборудования |
≤ 686 мм*411 мм*145 мм |
| Вес |
≤ 55 кг |
| Наименование параметра |
Значение параметра |
| Диапазон частоты обнаружения |
30 - 6000 МГц |
| Фокусные полосы: 0.4,0.9,1.4,2.4,5.2,50,8 ГГц |
| Способ обнаружения |
Пассивное радио автоматическое обнаружение, пассивное прием сигналов |
| Расстояние обнаружения |
3 км ((Расстояние варьируется в зависимости от модели, мощность передачи БПЛА >0,1 Вт) |
| Диапазон обнаружения |
Всенаправленное обнаружение |
| Количество обнаруженных целей |
Одновременное обнаружение более 20 БПЛА |
| Одновременное позиционирование более 6 БПЛА |
| Точность |
Точность определения направления ≤1,5° |
| Точность позиционирования ≤ 10 м |
| Уровень успеха обнаружения |
≥98% |
| Время реагирования на обнаружение |
≤ 3 с |
| Размер |
215 мм*280 мм |
| Вес |
≤ 3 кг |
| Защита от проникновения |
IP67 |
| Использование |
4 или более устройств подключены к сети для использования |
