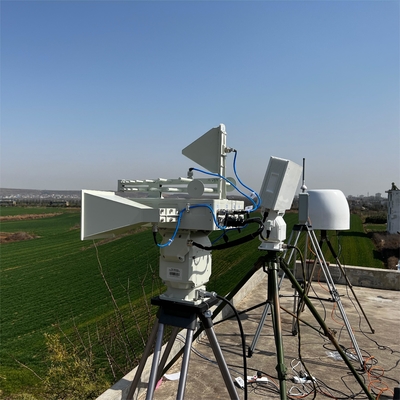

LT-FSP360 Четырехсторонний фазовый радарИнтеграционное оборудование противодействия позиционированию БПЛА серии LT-UDA (необязательно)
Введение продукта:
Радар четырёхстороннего фазового массива, производимый нашей компанией, использует систему AESA (ActivePhased Array).Многочисленные структурные преобразования могут быть спроектированы в соответствии с различными требованиями к задачам., и более высокие скорости передачи данных могут быть достигнуты путем формирования нескольких типов массивов.
Устройство противодействия определению направления и позиционирования БПЛА представляет собой интегрированную систему обнаружения и предупреждения БПЛА, распознавания целей, определения направления, позиционирования, устранения помех,и контрольОн может быть оснащен бортовыми компонентами, фиксированными компонентами установки и компонентами временного развертывания, что делает его гибким и подходящим для применения в нескольких сценариях.
Характеристики продукта:
1Способность получения информации: одновременное отслеживание нескольких целей, обнаружение скорости цели, траектории и пространственного положения в режиме реального времени.
2, Сильная способность к борьбе с беспорядком: интеграция различных алгоритмов борьбы с беспорядком.
3Способность покрытия воздушного пространства: активная фазовая антенна обеспечивает покрытие всего воздушного пространства.
4Приспособляемость к окружающей среде: устройства небольшого размера, легкого веса и полностью твердого состояния, с высокой стабильностью и надежностью.
5, обнаружение и позиционирование: используя пассивное и пассивное обнаружение спектра, частота обнаружения составляет 20 МГц-6 ГГц.Для получения беспроводных сигналов от дронов в зоне обнаружения используются антенны поиска направления и позиционирования с несколькими массивамиИспользуя технологию беспроводного анализа протокола, система автоматически обнаруживает и определяет координаты широты и долготы, высоту, скорость, направление,и модель широко используемых беспилотных летательных аппаратов код SN, пункт взлета и другая информация.
6, Устранение помех: Принятие высокоскоростной цифровой технологии сбора частот с помощью электромагнитных помех для достижения помех навигации БПЛА, дистанционного управления,сигналы связи для передачи изображений, чтобы заставить БПЛА вернуться к полету или посадке и достичь точного вмешательства в назначенный БПЛА,но также может быть сконфигурирована с различными формами антенны в соответствии с условиями применения и требованиями, чтобы достичь наиболее экономичного и наилучшего эффекта для удовлетворения требований регионального охвата.
7, Платформа управления: основанная на архитектуре SOA, обеспечивающая веб-страницы с несколькими методами доступа, такими как приложения,может обеспечивать контроль доступа и управления более чем 20 комплектами устройств обнаружения и противодействия БПЛА, и поддерживать будущее расширение на другие системы или устройства противодействия БПЛА, включая радар, оптоэлектронику, обман и т. д.
| Наименование параметра |
Значение параметра |
| Радарная система |
Двумерный активный фазовый массив, четырехсторонняя структура массива |
| Операционная частотная полоса |
X-диапазон |
| Диапазон сканирования |
Азимут:360° |
| Наклон: -10°-20° |
| Дальность действия:0.24 км-26 км |
| Азимут электрического сканирования:±50° |
| Электрический сканирующий угол: ± 15 ° |
| Диапазон обнаружения ((Pd=0).8,Pfa=10-6) |
Дальность обнаружения до транспортного средства ≥ 25 км |
| Дальность обнаружения до людей ≥ 11,5 км |
| Дальность обнаружения до БПЛА ≥6 км |
| Слепой диапазон |
240 м |
| Резолюция |
Разрешение диапазона: 10 м |
| Разрешение азимута: 5° ((нормальное) |
| Разрешение звука: 8° (нормально) |
| Точность |
Точность действия: 5 м |
| Точность азимута:00,4° |
| Точность наклона:00,6° |
| Точность скорости:1 м |
| Целевая радиальная скорость |
0.8 м/с-20 м/с |
| Способность отслеживать цели |
Количество обработанных точек ≥ 150 партий |
| Передача мощности |
224w |
| Размер оборудования |
≤ 680*400*205,6 мм |
| Вес |
≤ 28 кг (односторонний массив) |
| Наименование параметра |
Значение параметра |
| Оборудование для обнаружения |
Диапазон частоты обнаружения |
30 МГц-6 ГГц |
| Фокусные полосы: 0.4, 0.9, 1.4, 2.4, 5.2, 5,8 ГГц (необязательно) |
| Способ обнаружения |
Пассивное радио автоматическое обнаружение, пассивное прием сигналов |
| Расстояние обнаружения |
5-10 км (диапазон варьируется в зависимости от модели, мощность передачи БПЛА > 0,1 Вт) |
| Диапазон обнаружения |
Всенаправленное обнаружение |
| Количество обнаруженных целей |
Одновременное обнаружение более 60 БПЛА |
| Точность |
Точность определения направления ≤3° ((RMS) |
| Точность позиционирования ≤ 10 метров |
| Контр-оборудование |
Контррежим |
Предотвращение радиоинтерференций |
| Контрмишень |
Трансмиссия изображений БПЛА, связи управления полетом, навигационные сигналы |
| Противочастотная полоса |
20-6000 МГц |
| 400 МГц, 800 МГц, 900 МГц,10,2 ГГц,10,5 ГГц,20,4 ГГц,50,2 ГГц,5.8 ГГц ((Необязательно) |
| Противопоказание |
Факультативная конфигурация всенаправленная или направленная |
| Контррасстояние |
Направление: 3-5 км (Расстояние от модерации к модели) |
| Всенаправленный: 1,5-2 км (Расстояние от модела к модели) |
| Интеграция системы |
Размер |
Оборудование для обнаружения: 450*400 мм |
| Оборудование для отсчёта: 550*500*300 мм |
| Вес |
≤ 45 кг |
| Потребление энергии |
Открытие включено:55W |
| Интерференция включена:960W |
| Защита от проникновения |
IP67 |
