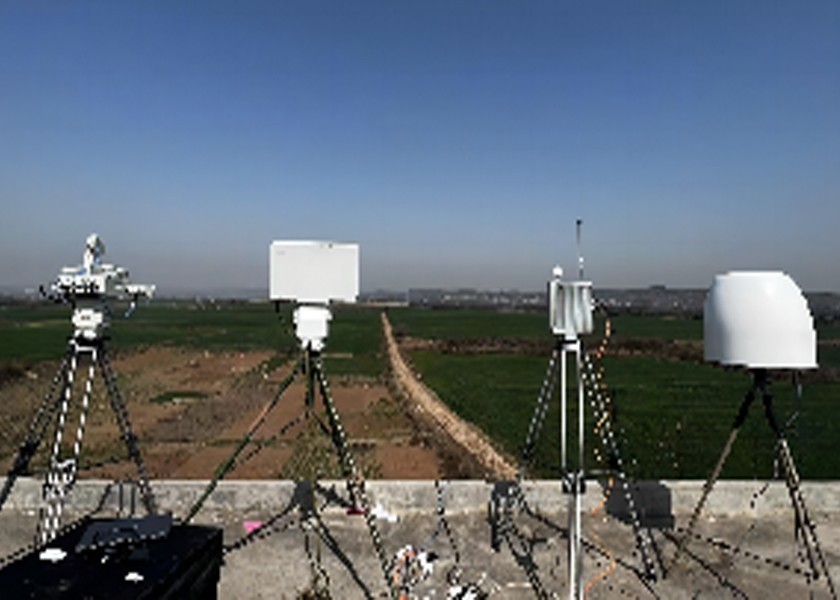

LT-Ku07A Радар предупреждения на малой высоте + оборудование интеграции противодействия позиционированию БПЛА серии LT-UDA (необязательно)
Введение продукта:
Одномерный трехуровневый фазовый радар LT-Ku7A - это маловысокое наблюдение и разведывательное оборудование, работающее в полосе Ku.Этот радар использует систему AESA (Active Phased Array)В измерении высоты для сканирования используется фазное сканирование, в то время как в измерении азимута для сканирования используется механическое сканирование для достижения 360 ° азимута.Вся машина принимает модульную и твердотельные конструкции для обеспечения надежности оборудования.
Устройство противодействия определению направления и позиционирования БПЛА представляет собой интегрированную систему обнаружения и предупреждения БПЛА, распознавания целей, определения направления, позиционирования, устранения помех,и контрольОн может быть оснащен бортовыми компонентами, фиксированными компонентами установки и компонентами временного развертывания, что делает его гибким и подходящим для применения в нескольких сценариях.
Характеристики продукта:
1Сильная устойчивость к загрязнению окружающей среды.
2, с устройством регулировки высоты, может регулировать угол антенны, применимый к различным географическим условиям.
3, решает технические трудности отслеживания и распознавания многоцелей в шумной среде.
4, обнаружение и позиционирование: используя пассивное и пассивное обнаружение спектра, частота обнаружения составляет 20 МГц-6 ГГц.Для получения беспроводных сигналов от дронов в зоне обнаружения используются антенны поиска направления и позиционирования с несколькими массивамиИспользуя технологию беспроводного анализа протокола, система автоматически обнаруживает и определяет координаты широты и долготы, высоту, скорость, направление,и модель широко используемых беспилотных летательных аппаратов код SN, пункт взлета и другая информация.
5, Устранение помех: Принятие высокоскоростной цифровой технологии сбора частот с помощью электромагнитных помех для достижения помех навигации БПЛА, дистанционного управления,сигналы связи для передачи изображений, чтобы заставить БПЛА вернуться к полету или посадке и достичь точного вмешательства в назначенный БПЛА,но также может быть сконфигурирована с различными формами антенны в соответствии с условиями применения и требованиями, чтобы достичь наиболее экономичного и наилучшего эффекта для удовлетворения требований регионального охвата.
6, Платформа управления: основанная на архитектуре SOA, обеспечивающая веб-страницы с несколькими методами доступа, такими как приложения,может обеспечивать контроль доступа и управления более чем 20 комплектами устройств обнаружения и противодействия БПЛА, и поддерживать будущее расширение на другие системы или устройства противодействия БПЛА, включая радар, оптоэлектронику, обман и т. д.
| Наименование параметра |
Значение параметра |
| Радарная система |
Азимутное механическое сканирование машины, сканирование с одной импульсной фазой, активный фазовый массив |
| Операционная частотная полоса |
Ку-группа |
| Диапазон сканирования |
Азимут: 0°-360° |
| Наклон: 0°-40° |
| Скорость антенны |
≤ 6 с |
|
Диапазон обнаружения
(Pd=0).8,Pfa=10-6)
|
≥5,5 км ((RCS:00,01 м2Вероятность ложной тревоги 10- 4Вероятность обнаружения 0,8) |
| Слепой диапазон |
≤ 200 м |
| Резолюция |
Разрешение диапазона: ≤ 10 м |
| Разрешение азимута:≤3° |
| Разрешение наклона: ≤ 6° |
| Минимальная обнаруживаемая скорость: ≤ 0,5 м/с |
| Точность |
Точность дальности: ≤ 5 м |
| Точность азимута: ≤ 0,5° |
| Точность наклона:00,5° |
| Точность скорости: ≤ 0,1 м/с (режим отслеживания) |
| Целевая радиальная скорость |
00,8 м/с-40 м/с |
| Способность отслеживать цели |
≥200 партий |
| Передача мощности |
160 Вт |
| Размер переднего оборудования |
≤ 620*230*330 мм |
| Вес |
55 кг |
| Наименование параметра |
Значение параметра |
| Оборудование для обнаружения |
Диапазон частоты обнаружения |
30 МГц-6 ГГц |
| Фокусные полосы: 0.4, 0.9, 1.4, 2.4, 5.2, 5,8 ГГц (необязательно) |
| Способ обнаружения |
Пассивное радио автоматическое обнаружение, пассивное прием сигналов |
| Расстояние обнаружения |
5-10 км (диапазон варьируется в зависимости от модели, мощность передачи БПЛА > 0,1 Вт) |
| Диапазон обнаружения |
Всенаправленное обнаружение |
| Количество обнаруженных целей |
Одновременное обнаружение более 60 БПЛА |
| Точность |
Точность определения направления ≤3° ((RMS) |
| Точность позиционирования ≤ 10 метров |
| Контр-оборудование |
Контррежим |
Предотвращение радиоинтерференций |
| Контрмишень |
Трансмиссия изображений БПЛА, связи управления полетом, навигационные сигналы |
| Противочастотная полоса |
20-6000 МГц |
| 400 МГц, 800 МГц, 900 МГц,10,2 ГГц,10,5 ГГц,20,4 ГГц,50,2 ГГц,5.8 ГГц ((Необязательно) |
| Противопоказание |
Факультативная конфигурация всенаправленная или направленная |
| Контррасстояние |
Направление: 3-5 км (Расстояние от модерации к модели) |
| Всенаправленный: 1,5-2 км (Расстояние от модела к модели) |
| Интеграция системы |
Размер |
Оборудование для обнаружения: 450*400 мм |
| Оборудование для отсчёта: 550*500*300 мм |
| Вес |
≤ 45 кг |
| Потребление энергии |
Открытие включено:55W |
| Интерференция включена:960W |
| Защита от проникновения |
IP67 |
